メカ積みとリンケージ

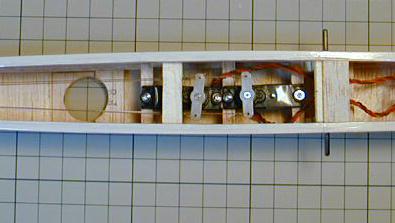

サーボはＧＷＳのＰｉｋｏ−ＳＴＤ、６グラムサーボをキットの通りの場所に 搭載してあります。　 色々とテールヘビー対策をしたおかげで、サーボはこの位置に納まる 事が出来ました。

ちなみに右がラダーサーボ、左がエレベーターサーボに なっていますが、これはどちらでもかまわないと思います。 フィンガーホールが見えますね。

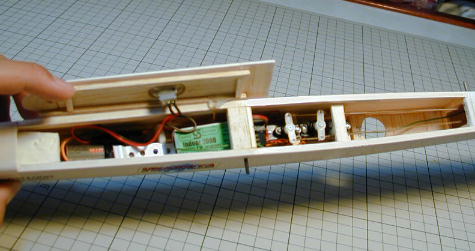

電源スイッチはフタに固定、フタは内側から輪ゴムで 引っ張って固定しています。　電源にＣＲ２を使用して いますので、開け閉めすることは少ないと思いますが．． スペースに余裕があるので、スイッチは普通の超小型です。

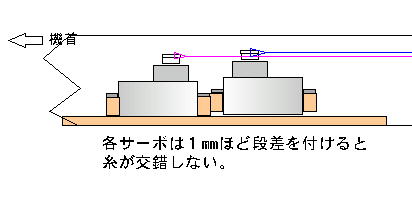

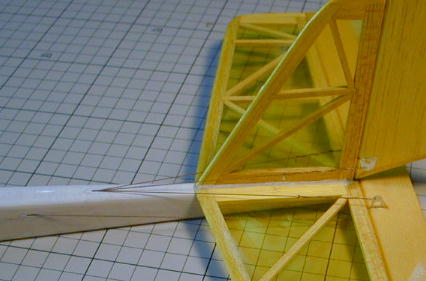

リンケージは例によってＰＥラインです。　ホーンも例によってこけおどしオプション 付きの０．５ミリＦＲＰ板製です。 垂直−水平尾翼、水平尾翼−胴体への接着は瞬間接着剤で接着した後 マイクロバルーンを吹き付けて補強ています。 ヒンジはキット添付のシートヒンジをハサミで一回り小さくカットして使いました。 ラダーに２カ所、エレベーターに３カ所入っていて、瞬間接着剤を一滴ずつ 垂らして固定しています。
