オス型編

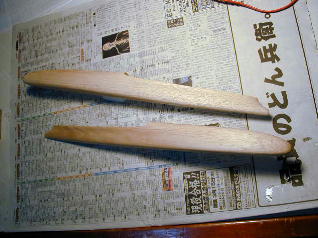

オス型編1です。 まず、図面を元にオス型を作成します。 図面は三面図を描いて下さい。形状は自由ですが、きつい曲面やエッジに なる部分は避けたデザインが無難です。 ですが、自分なりのコンセプトを考えて作ると楽しいと思います。 今回の私のコンセプトは”握って走れる”で、しっかり機体をホールドするため、 機首部分の直径、形状は私の手の大きさに合わせ、主翼の乗る部分を幅広く、 高翼風になる様、ブームの取り出しを下に下げたデザインを考えました。 素材はバルサ、スタイロフォーム、桐材などがありますが、入手しやすい物なら 何でも良いと思います。ただ、スタイロフォームはポリエステル樹脂で 侵されますのでエポキシ樹脂の時だけです。 私は20o厚のバルサを使用し、左右2分割のオス型を作成しました。 合わせ目になる面に割ピンを入れ、2枚のバルサを両面テープでつないで 40o厚のバルサブロックを作成します。 |
|

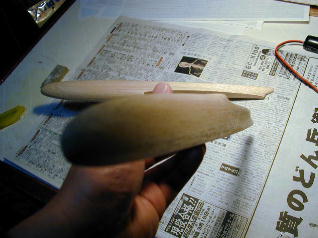

オス型編2です。 ブロックを平面図の形−−−>側面図の形−−−>立体型へと削りだします。 ソリッドモデル、デコイ、カービングの経験のある方ならお手の物でしょう。 完成型をイメージして削りだして下さい。その時にメス型から取り出すときの 事もイメージして下さい。 中心部(左右の分割ライン)に向かって狭くなるようなラインは基本的には×です。 メス型からオス型が取り出せなくなります。回転させれば出るとか型を広げれば 出るみたいな事を含めて良くこの時点でしっかりシミュレートして置いて下さい。 |
|
オス型編3です。 カッターやヤスリ等で整形をした後、400番程度のサンドペーパーで磨き、 きれいになったところで左右を分割します。 分割されたオス型の表面にポリエステル樹脂を塗り、硬化したらペーパー掛け (水研ぎ400番−−>600番−−>1000番)を3回ほど繰り返して バルサの目を完全に隠し、コンパウンド等で磨き上げてつるつるに仕上げて下さい。 この面が最終的に製品の肌になります。 バルサの表面にマイクログラスや和紙、絹等を張り込むのも良いと思います。 ポリエステル樹脂は紙コップなどに少量を出し、使用する分だけにしてください。 多量に硬化剤と反応させるとあっという間にゲル状になり、使えなくなります。 気温も低すぎると逆になかなか硬化しません。 私は電気ストーブと段ボール箱を使い、簡易硬化ブースを作って対処しました。 また、匂いも大変ひどいので換気、家族の苦情等にも充分気を付けて下さい。 表面にクリアーウレタンを吹き付けるのもOKですが、アクリルスプレーなど ラッカー系の物は×です。なぜかどんなに離型処理しても剥がれなくなります。 |
(こちらはFRPポッド2になります) |
