Ｖｉｒｇｉｌ２Ｋ−１


きむらクラフト最新のハンドランチグライダーです。


クリックすると大きなサイズでご覧になれます。

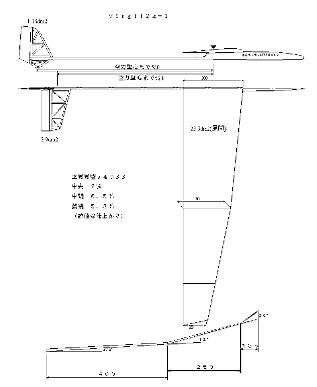

重心位置は前縁から９５〜１００oあたりになります。

マイルドな舵の効きバージョンは２段目上反角を
１０°にして下さい。
この場合、２段目の長さを２６０oにしませんと、
全幅１５００oをオーバーしてしまいます。



クリックすると大きなサイズでご覧になれます。

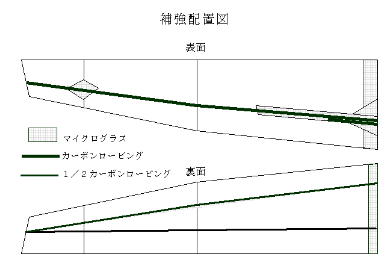

主翼に内装する補強です。
主翼を接合した後、接合部外側にもガラスクロスを巻きます。

翼端までカーボンロービングの補強が入っているのは、テーパーのきつい
部分のねじれ剛性を上げるためです。
下面はテトラのカーボンロービングを半分に裂いて使っています。

きむらクラフトのＨＬＧはこれ以外にはスパーもカンザシも入れていませんが、
未だ万歳した機体は一機も有りません。
接合面の剛性が確保されていれば、カンザシは不要と考えています。

主翼重量の目標は１ｄｍ２あたり４ｇ以下です。
がんばってくださいね。



クリックすると大きなサイズでご覧になれます。

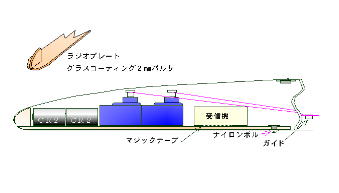

ラジオプレートはきむらクラフト特性複合素材です。
ラジオプレートを先端まで入れる事により、ポッドの剛性を高めています。
ハードクラッシュの際は、ナイロンボルトがヒューズの役目をしてくれます。
サーボは事務用の薄手両面テープで固定し、グラステープで巻いて補強
します。
受信機はマジックテープで固定しますと、重心位置の調整が容易です。
