| ホームセンターをふらついていて、電池コーナーで単四型のニッケル水素電池 が目に止まりました。 容量は７００ｍＡｈで１本あたり３００円、現在単三型の ニッカドを使っていますが見るからに軽そうです。 早速８本購入して重さを量って見ましたら８本で約９０グラム、今現在使っている ニッカド電池の１９５ｇの半分、１００グラムの軽量化が可能です。  ８本をハンダ付けして８セルパックにしてコードもハンダ付けしました。 私は送信機 のバッテリーをシュルツで充電していて、充電の度に送信機からコネクターを抜いて バッテリーを取り外していたので、いちいちコネクターを抜かなくても良いように、充電用 のコネクターと切り替えスイッチも取り付けてみました。１Ｃで充電してみたら結構発熱 がありましたので、充電中は上の画像の様に送信機から出しておく事になります．．． |
 隙間にはＥＰＰフォームを詰めてがたつきの防止をしています。 |

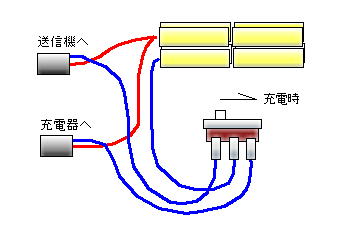

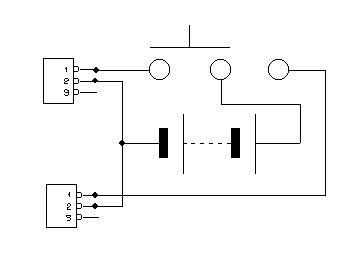

 接続はこの様にしてあります。 スペースはいっぱいあるので大きなスイッチでもＯＫ なのですが、手元にあったマイクロスイッチを使っています。  回路図的に書くとこんな感じです。 |
| ＦＵＴＡＢＡのＦＦ８の充電をシュルツで充電ジャックから充電するためには回路上に 設けてある逆接防止用のダイオードをスキップさせる改造が必要になります。 「ｓ」以前のＦＦ８では改造例が報告されたりしていたのですが、「ｓ」でやってみようと 蓋を開けたところ、基盤のレイアウトなどが変わっていたために中止した経験があり、 また、バッテリーを取り外してシュルツで充電していると、最高で１．６Ａ程度の電流値 を表示しています。 基盤のプリント配線にこの電流をかけ続けるのも心配．．．だったり したわけです。 で、今回のような充電用ジャックと切り替えスイッチを取り付けて見ましたが、発熱の 問題で、ジャックインですぐ充電という風に行かなかったのは心残りです。 今回はホームセンターで見つけた電池で簡単に．．．とやってみましたが、リチウム ポリマーなどの軽量電池が出回ってきていますので、次あたりはこういう電池 も使ってみたいと思います。 |
