BRAINS−M400 尾翼の製作

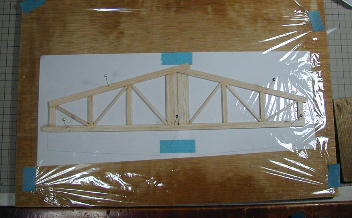

水平尾翼です。 例に漏れず、図面の上にラップを敷いて、その上で組み立てています。 特に変わった事はしていませんが、前縁材と後縁材にリブ部分が入る ように溝を掘って、ほぞ組にしています。 トラス部分は芋付けですが、 ちょっと組み合わせるだけで強度UPになります。 |

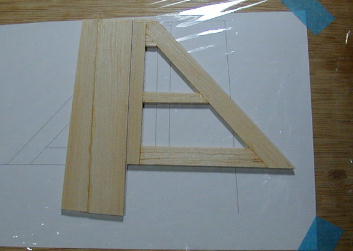

垂直尾翼です。 こちらもオーソドックス&シンプル構造です。 注目はラダーの動翼部分。 テーパーになった動翼を2分割にして組み合わせ、テーバーでも、外に なる面の繊維が斜めに切れないように組み合わせています。 テーパー 部分の強度確保になっています。 水平尾翼の動翼部分も同じ構造となっています。 |

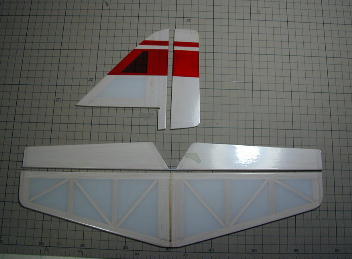

整形してフイルムを張り終わった尾翼です。 フイルムはオラライトの白。 垂直尾翼にはアクセントも入れてみました。 水平尾翼の左右の動翼は、1.8ミリのピアノ線で連結しました。 今思えば、グラスロッドの芋付けでも良かったと思います。 そうすれば、 テールエンドで2グラムほどの軽量化が出来たのですけれど.... 胴体には、瞬間接着剤で取り付けます。 |
