BRAINS−M400 主翼の製作

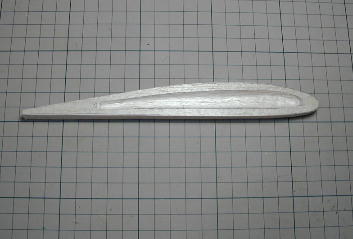

リブの製作です。 この翼の翼型はNACA2411ですが、テンプレートは片側は12% もう一方は10%です。 リブは1.5ミリバルサでこのテンプレートを 使って一機分全部のリブをいっぺんに切り出します。 ちなみにテンプレートは0.5ミリアルミ版です。 切り出したら順番を狂わせ無いように2枚ずつ組みにして、サンディン グボードで仕上げます。 仕上がったリブは2つに分けて右用、左用 となります。 |

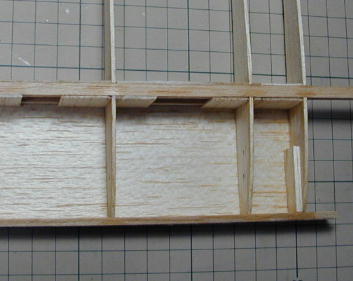

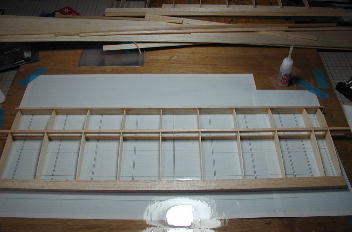

組み立てはいつものように図面の上にラップを敷いて、その上で行い ます。 捻れには細心の注意を払って下さい。 捻れを懸念して、後縁 は上下面をプランクまでしてから定盤から取り外しています。 強度の決め手のウエブ材ですが、後ろ側はフルに、前側はリブとスパー 接する部分だけにしてあります。 エルロンサーボのサーボベッドはこの時点で作り付けておきます。ベッド 自体は2ミリベニヤですが、台になる部分は3ミリバルサです。 |

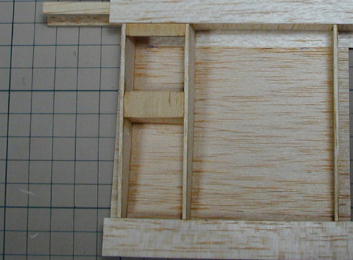

エルロンは当初、出来合のエルロン材を使おうと思っていたのですが、 重量との折り合いが付かず、リブ組で作る事になりました。 ヒンジが入る 前縁部分は4ミリバルサ、リブとなる部分は1.5ミリバルサ、後は1ミリ バルサです。 |
翼端材もくり抜いています。 |

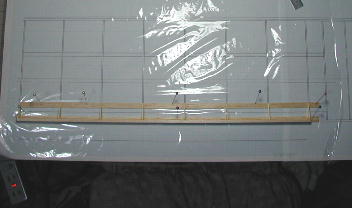

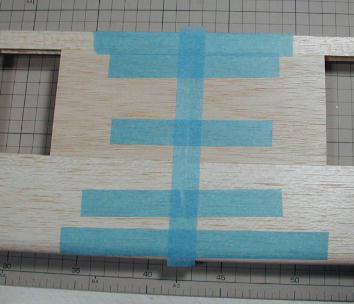

主翼の接合は5分エポキシで芋付けです。 例によってカンザシは使って いません。 接合後にマイクログラスを接合部に巻きますので、強度的な 問題はありません。 |

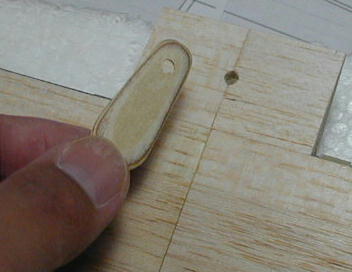

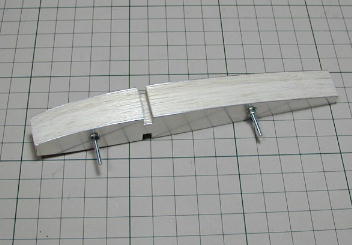

構成上、取り付けネジがかなり後ろに行ってしまいましたので、補強材が こんな形になってしまいました。 |

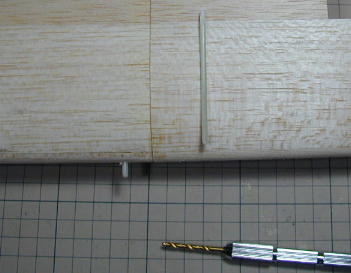

以上に長いダウエルです。 これもは、スパーまで貫通していて、スパーと 前縁の2点でダウエルを支える構造の為です。 |

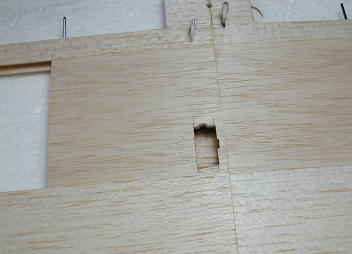

サーボは左側にオフセットして取り付けます。 胴体の幅自体が狭いので、 ギリギリ中心へ寄って取り付けます。 予めサーボベッドが作り付けて ありますので、それに合わせて穴を開けます。 中央寄りの小さな切り欠き はサーボコードの逃げです。 |
