Radina−Chibi 尾翼の製作

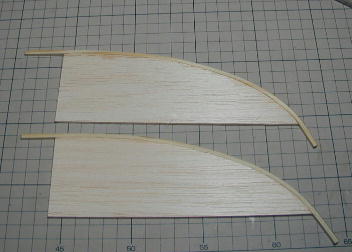

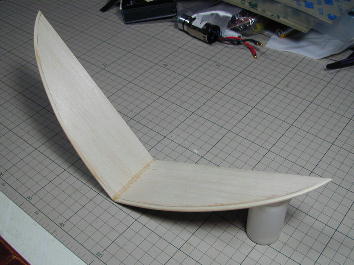

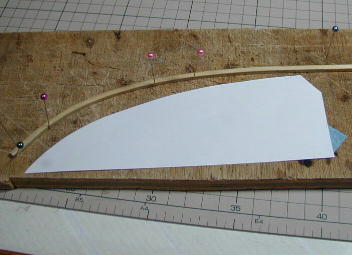

尾翼はランディング時の破損を防ぐためにVテールとしました。 サイズは水平投影面積で水平尾翼容積が0.37となるように、また、 デザインはオリジナルのRadinaに似せた形としました。 飛ばした感じではもう少し小さくても(0.32位)良かったかも知れません。 材質は3ミリバルサの単板ですが、前縁に3*3のヒノキ材を貼って 補強としました。ヒノキ材は水を入れたペットボトルに一晩沈めて曲げ やすくしてからアイロンでしごいて曲げています。 V角度は110°、この時点の接合は瞬間接着剤です。 |
パイプはばっさりと切断しました。 何かに使えないかな... |

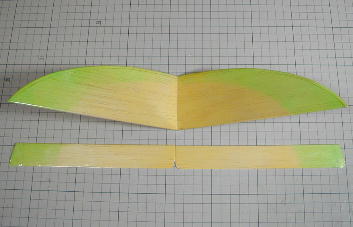

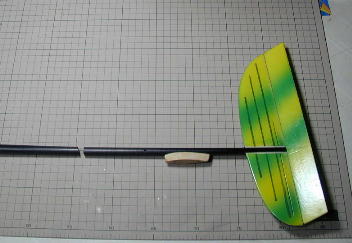

仕上げはさっと缶スプレーで塗装した後でフェザーコートを貼りました。 |

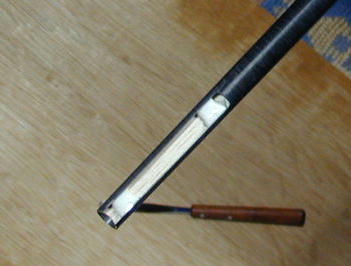

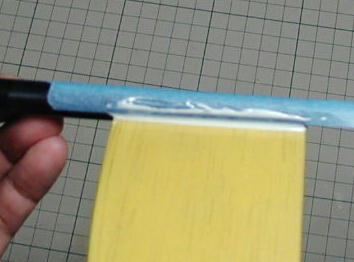

パイプに切れ込みを作り、2oバルサで台座を作りまた。 この画像は尾翼接着直前で、前後に付いている白い物はマイクロバ ルーンを大量に混ぜ込んだ5分エポキシです。 この後の接着自体 は瞬間接着剤です。 更にパイプにマスキングをして、マイクロバルーンエポキシでフィレットを 作って補強としました。 |

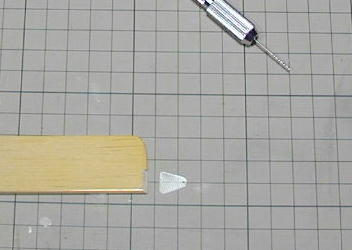

ラダーベータのコントロールホーンは0.5ミリFRP板で、動翼にベースを 作り、瞬間接着剤で接着しました。 ヒンジはお馴染みのOHPシートで 5ミリ幅に切った物を片側3枚ずつ使いました。 |
