改修その2

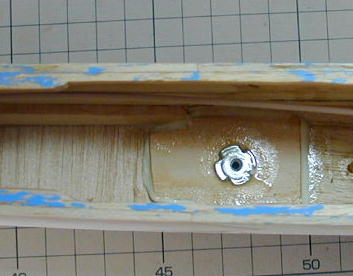

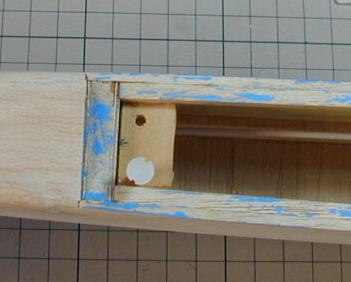

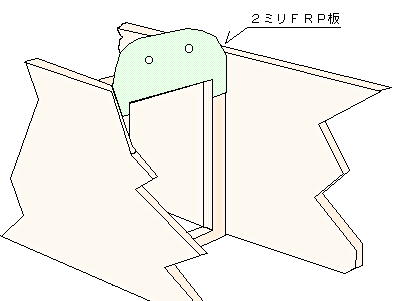

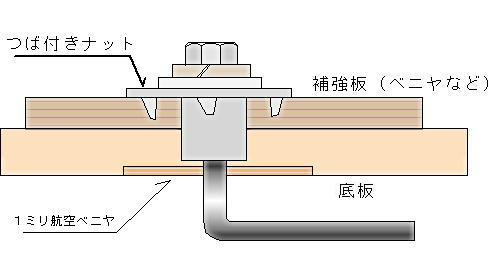

ゴム止めだった主翼取り付け方法もネジロック方式に改めました。 ネジ受けは3ミリシナベニヤの片面(画像では裏側になります)に マイクロバルーン+5分エポキシを盛り上げた物を胴枠に持たせるように 接着、4ミリのタップでネジを切りました。 ベニヤ3ミリ分とマイクロ バルーンエポキシ4ミリ程でネジを受ける事になります。M4のナイロン 皿ボルトで主翼を固定します。 ダウエル受けの方は、主翼前縁付近の胴枠に2ミリのFRP板で作った ダウエル受けを瞬間接着剤で接着しました。 この辺の工作はエポキシ よりも瞬間接着剤の方が部材同士の馴染み良いようです。 振動が掛かる所は別ですけれど。 フック取り付け台は2ミリシナベニヤを胴体内にマイクロバルーン+5分 エポキシをたっぷりと付けて隙間を充填するように接着し、それにフック の受けとなる爪付きボルトを取り付けました。 胴体外側は1ミリの航空ベニヤで補強していますが、胴体底板を1ミリ分 彫り込んで表面に出っ張らないようにしています。 3メートル版のバード. オブ.タイム.もこの様になているらしいので真似てみました。 ボールリンクロッドを改造したフックを取り付けました。 また、きむらクラフト 式スキッドも取り付けてあります。 |

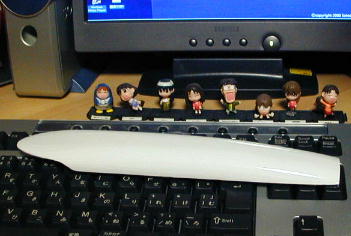

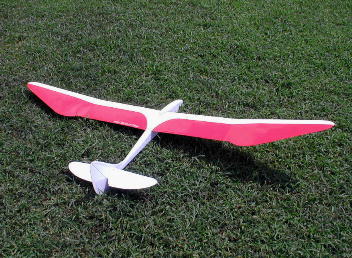

ハッチ部分です。 右がノーズになります。 主翼に掛かる所を延長してフイルムを貼りました。 このパーツは1枚のフイルムで切れ目なく貼られています。 カラーリングはこの様にしました。 デザインはオリジナルBoTに準じた物です。 主、尾翼の裏面は主翼後半と同じ蛍光ピンクです。 フイルムはオラカバです。 |

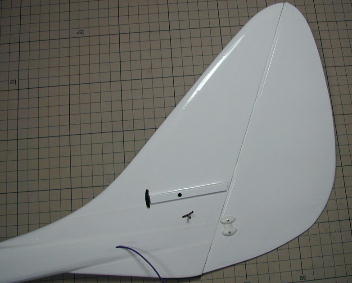

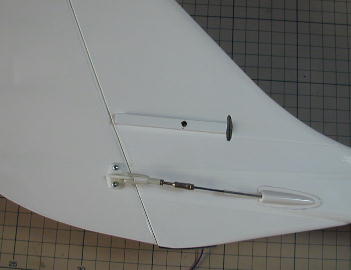

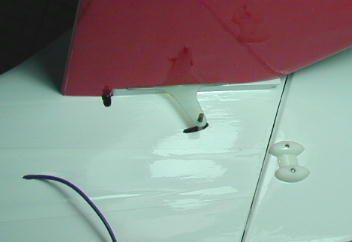

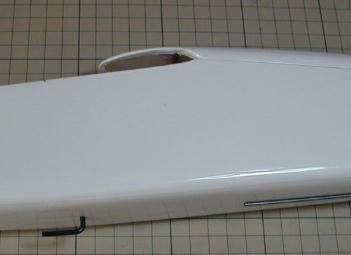

ラダー側のリンケージです。 こちらは頂いた時とほとんど変わっていません。 テトラのメタルワイヤーでリンケージしてあります。 こちらは内装したエレベーターリンケージです。 内装されているロッドは0.8ミリのピアノ線で、出口の所はL字に曲げた 2ミリピアノ線をハンダ付けしてあります。 水平尾翼に取り付けたFRP製ホーンにリンケージを差し込む事でコネクトします。 |

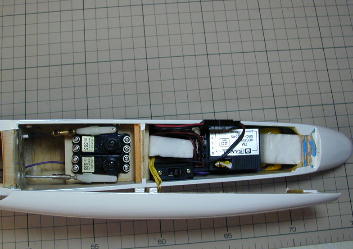

メカはこの様に搭載しています。 サーボは3ミリシナベニヤでトレイを作り納めています。 サーボはちょっと 小型ですが、メタルギヤの物ですし、5セルのバッテリーでパーアップ?を 図っています。65グラムの鉛製ノーズバラストはノーズコーン内に内装して います。 エレベーターは後縁で上下12ミリずつ、ラダーは30ミリずつ動くようにしま したが、ラダー側はスペースの関係上、いっぱいいっぱいの動作量です。 |
