バッテリーの取り付け方法考

当然の事ながら電動飛行機はモーターとバッテリーにより動力を得ています。
たいていの場合このバッテリー、飛行機に使われているパーツの内、
一番重いパーツになります。　飛行中に外れない事はもちろんですが、
墜落やハードランディングなどで脱落や取り付け部分を破損しない様な
作りが必要になってきます。　また、着脱のし易さも大切です。

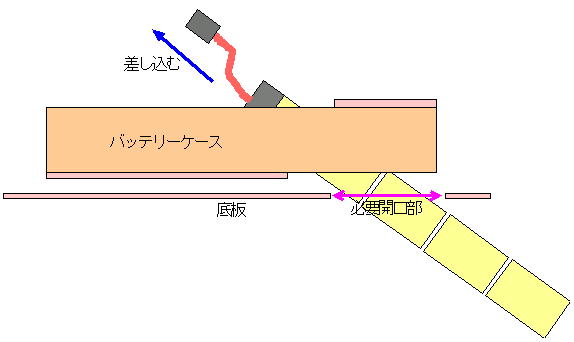

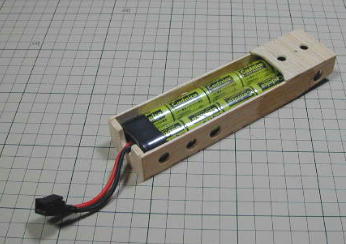

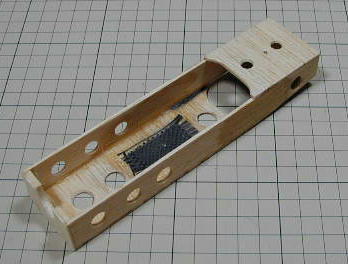

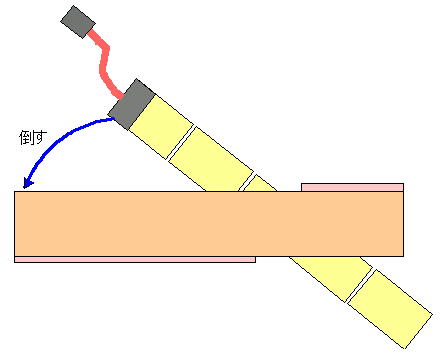

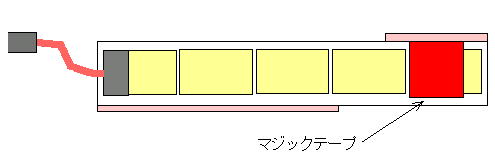

今回シタプレイリー用に製作したバッテリーケースです。 ２�oバルサで箱状に組み立ててあります。　そこここに開いている 丸穴は軽量化の意味もありますが、バッテリーの冷却の為の物です。 このバッテリーケースは下の開口部から斜めにバッテリーを挿入してから 倒し込むようにしてケースにバッテリーを収めます。 バッテリーはマジックテープにより固定されます。 シタプレイリーは一応スケール機なので、開口部を最小にしたかったため この方式を採用しました。

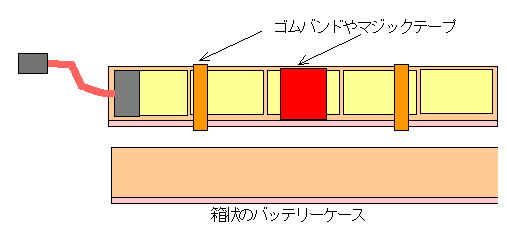

前作機、フォルクスプレーンではメカハッチ内にバッテリーを納めてあったため、 上からバッテリーをはめ込めましたので、バッテリーケースは単純な箱状を しています。

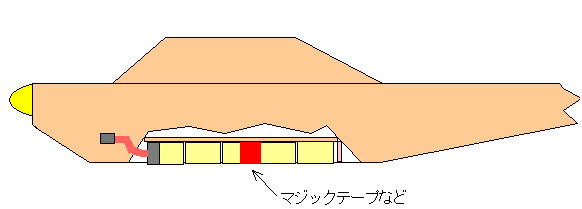

胴体底部に仕切を設けてバッテリーを装着する方法もあります。 むしろこの方が一般的です。　胴体底部にバッテリーを露出することにより 脱着の容易さと確実な冷却が保証されます。
