メインギヤ取り付け部の工作

メインギヤ取り付け部分の工作です。　この部分はカーボンメインギヤを
使用することを前提に作っています。　カーボンメインギヤは衝撃を柔軟に
吸収してくれるために、本来頑丈に作らなければ行けないこの部分の
簡素化、軽量化に貢献しています。　ジュラルミンなどのメインギヤを
使用する場合は、もう少し強化する必要があると思います。

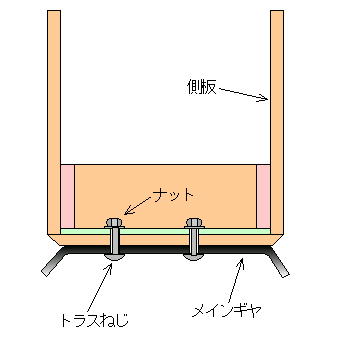

メインギヤは図の様にトラスねじ２本で胴体に取り付けられます。

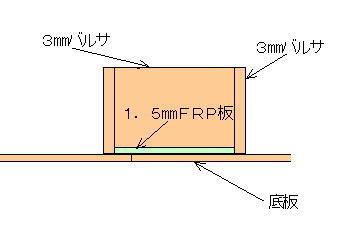

受け側には軽量化のため肉抜きされた１．５㎜ＦＲＰ板が仕込んで
あり、力を受けています。

ＦＲＰ板の周りを３㎜バルサで箱状に囲んでいます。

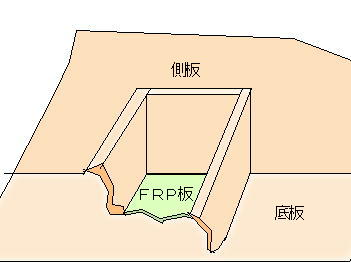

全体的に見るとこんな感じです。

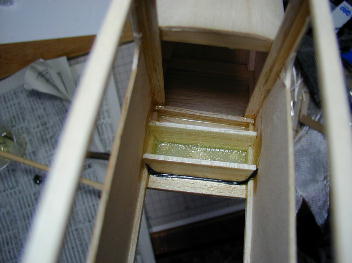

実際はこんな感じになります。　内側にガラスクロスを張り込んで
補強がしてありまが、これも力を分散させるための物です。
黒い線はカーボンロービングです。　これはおまけです。
